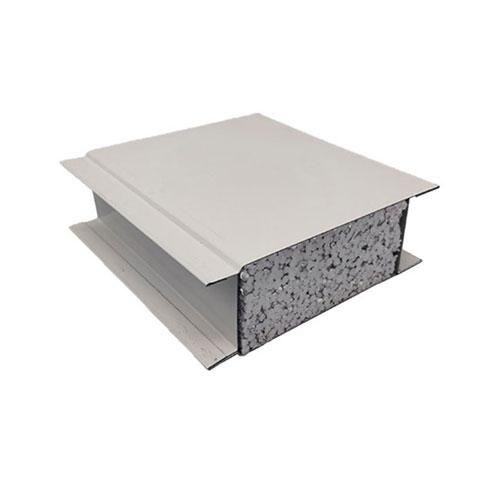

Panel de partición aséptico

Como fabricante de materiales de construcción, Jason Building Materials ofrece paneles divisorios asépticos diseñados para evitar la contaminación cruzada. Estos paneles presentan un espesor uniforme, una estructura robusta y superficies impermeables y fáciles de limpiar que mantienen la esterilidad a largo plazo; Además, cuentan con un diseño liviano que permite una instalación, desmontaje y reconfiguración flexibles convenientes.

¿Qué es el panel de partición aséptico?

El panel de partición aséptico es un panel de purificación con zonificación limpia como enfoque central del diseño, que aborda los problemas de circulación de aire entre zonas y difusión de contaminación. La diferencia clave con los paneles divisorios ordinarios radica en la estructura de sellado escalonada de cuatro bordes, que forma una barrera de sellado doble entre cada panel instalado.

Además, se configuran sellos especiales en las conexiones entre los paneles divisorios y los techos y pisos, asegurando la estanqueidad para cada espacio independiente y evitando el flujo cruzado de aire entre áreas de diferentes niveles de limpieza.

Puntos clave del diseño de particiones de zonificación aséptica

Tres nodos clave en los que centrarse en el diseño de particiones con paneles divisorios asépticos:

Zonificación del gradiente de presión del aire— Una diferencia de presión positiva de5-15Padebe mantenerse entre áreas de diferentes niveles de limpieza. La hermeticidad general de los paneles divisorios afecta directamente la estabilidad de la diferencia de presión.

Aislamiento de transferencia de material— Se recomiendan cuartos intermedios o ventanas de paso para los pasillos de material del taller. Las aberturas en los paneles divisorios deben sellarse para evitar el intercambio de flujo de aire entre zonas.

Control de acceso del personal— Se instalan duchas de aire o vestuarios entre las diferentes zonas. Los paneles divisorios alrededor de las aberturas de las puertas necesitan refuerzo, con marcos de puerta metálicos instalados para mejorar la resistencia estructural.

Se recomienda dibujar un diagrama de organización del flujo de aire durante la fase de diseño de zonificación, aclarando la dirección de la diferencia de presión y los requisitos de tasa de cambio de aire para cada área, luego proceder con el diseño y la selección del panel divisorio. El equipo de Jiesen puede brindar soporte para el diseño de dibujos detallados.

Especificaciones técnicas Puntos clave

Grosor del panel:50 mm (estándar) / 75 mm / 100 mm

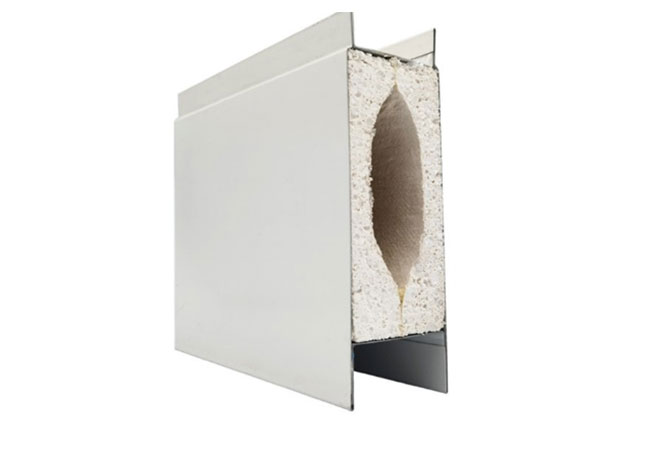

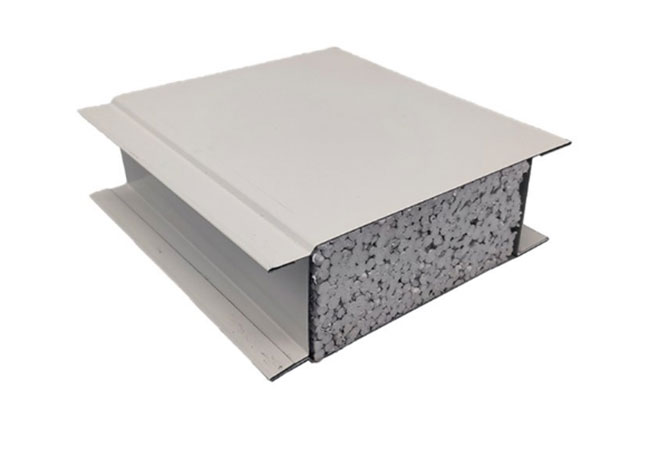

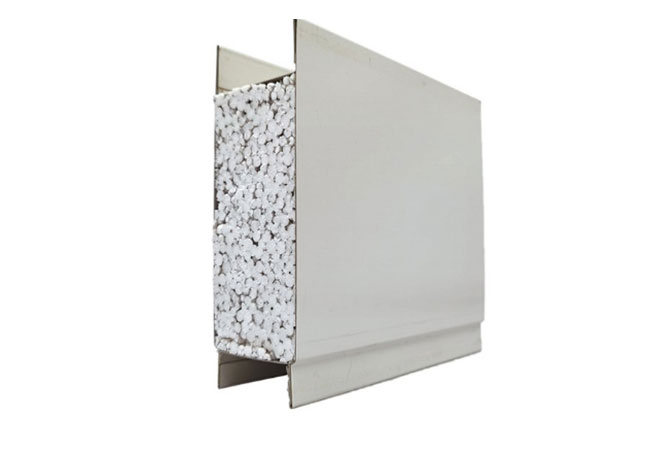

Densidad del material del núcleo:Lana de roca ≥ 120 kg/m³ / PU aproximadamente 40 – 45 kg/m³

Método de sellado:Machihembrado + tiras de sellado de EPDM / Quilla de aleación de aluminio + junta hueca

Prueba de estanqueidad:Tasa de fuga de aire ≤2%menos de 50Pa de diferencia de presión

Rendimiento de aislamiento acústico:RW ≥ 30dB (PU de 50 mm de espesor) / RW ≥ 35 dB (lana de roca de 75 mm de espesor)

Resistencia al impacto:Bolsa de arena de 10 kg caída desde 1 m de altura, sin daños penetrantes en el panel

Industrias y escenarios de aplicación

Talleres de llenado de empresas farmacéuticas— Aislamiento físico entre diferentes variedades de medicamentos para evitar la contaminación cruzada.

Talleres de producción de aditivos alimentarios— Separación entre zonas de producción ácidas y alcalinas

Talleres de llenado de bolsas de PE— Aislamiento limpio entre el área de llenado y el área de almacenamiento del material de embalaje exterior.

Talleres de Emulsificación de Cosméticos— Control de zonificación entre la zona del tanque de emulsificación y la zona de descanso

Laboratorios de pruebas de terceros— Divisiones duras entre salas de microbiología y salas de física y química.

Comparación con mamparas de vidrio

Las mamparas de vidrio ofrecen una buena transmisión de luz, pero no pueden lograr un sellado completo (se requiere sellador en los espacios entre el vidrio y la quilla, con riesgos a largo plazo de que el sellador envejezca y se afloje). También son más pesados ​​(el vidrio templado de 10 mm es aproximadamente25kg/m²).

Aunque los paneles divisorios asépticos son opacos, las ventanas de observación se pueden instalar razonablemente en la pared (ventanas de observación de vidrio sellado de doble capa, tamaño300 mm × 400 mm, con el mismo espesor que la pared), cumpliendo con los requisitos visuales manteniendo la integridad del sellado.

El costo de los paneles divisorios es de aproximadamente40% – 50%de mamparas de vidrio, con mejores prestaciones de aislamiento térmico y acústico que el vidrio.

Instrucciones de personalización

Los paneles divisorios se pueden personalizar según los siguientes parámetros:

Aberturas de paneles— Posiciones de reserva para ventanas de observación, ventanas pasantes, aberturas de ventilación, precortadas en fábrica, instaladas directamente en obra.

Paneles de formas especiales— Para esquinas que no sean ángulos rectos o talleres poligonales, proporcione dibujos CAD y producción personalizada según los ángulos reales.

Paneles de revestimiento de columnas— Para envolver columnas de fábrica con estructura de acero, producción personalizada en forma de U o L, el conformado en fábrica una sola vez reduce el empalme en el sitio.

Caso de aplicación

Un taller de preparación sólido en una empresa farmacéutica en la provincia de Jiangsu requirió un aislamiento físico completo entre dos líneas de producción adyacentes: la línea de producción A, que produce medicamentos de cefalosporina, y la línea de producción B, que produce preparaciones orales comunes.

No se permitió ningún flujo cruzado de aire ni contaminación cruzada del personal entre las dos áreas.Paneles divisorios asépticos de lana de roca de 75 mm de espesorSe seleccionó el tabique extendiéndose desde el techo hasta el forjado estructural sin espacios. Se sellaron todas las aberturas de tubería a través de la pared.

Resultados de la prueba de diferencia de presión posterior a la finalización:12PaLa diferencia de presión positiva se mantuvo entre zonas adyacentes, sin que se detectara difusión de partículas entre las zonas.

Referencia de configuración de partición de diferentes niveles de zonificación

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el panel divisorio aséptico y el panel divisorio ordinario?

R1: La diferencia clave radica en la estructura de sellado escalonada de cuatro bordes, que forma una barrera de sellado doble entre cada panel instalado. Los paneles divisorios comunes suelen utilizar juntas superpuestas simples sin tratamiento de sellado, lo que no puede garantizar la estanqueidad entre diferentes zonas de limpieza.

P2: ¿Cómo garantizar la estabilidad de la diferencia de presión entre diferentes zonas de limpieza?

R2: Además de utilizar paneles divisorios sellados, la estabilidad de la diferencia de presión requiere el sellado general del espacio, incluido el techo, el piso, las aberturas de las tuberías y los espacios de las puertas. Se recomienda realizar una prueba exhaustiva de hermeticidad después de la instalación para verificar el rendimiento de sellado del sistema.
