Tablero decorativo de aislamiento térmico

¿Qué es el tablero decorativo de aislamiento térmico?

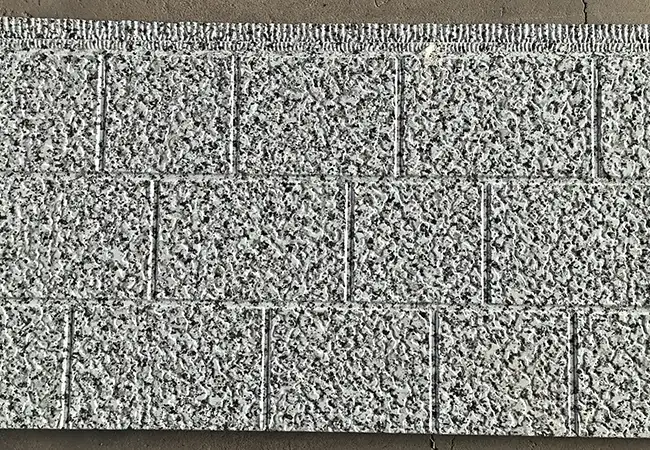

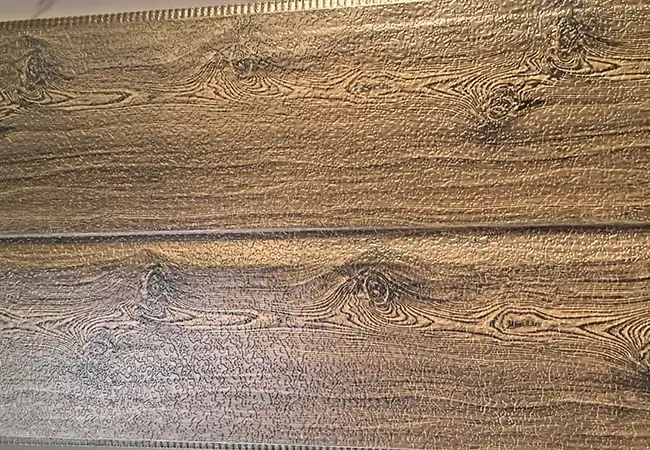

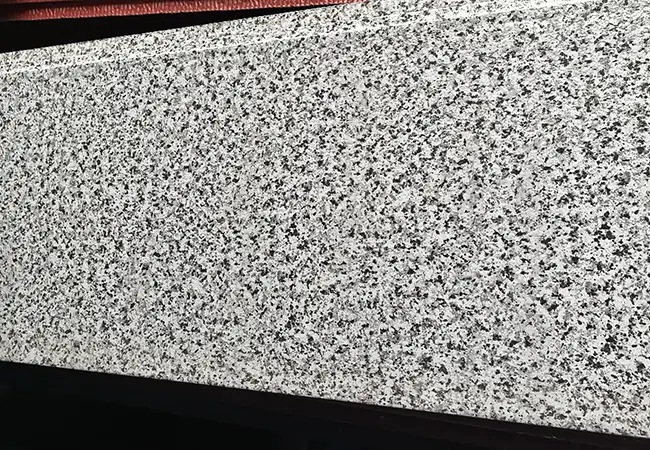

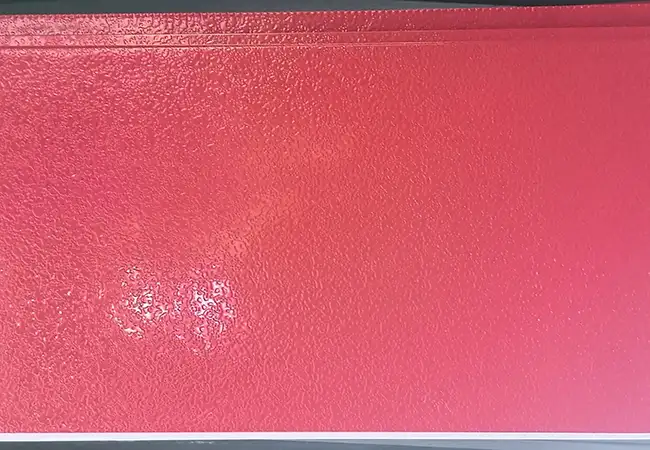

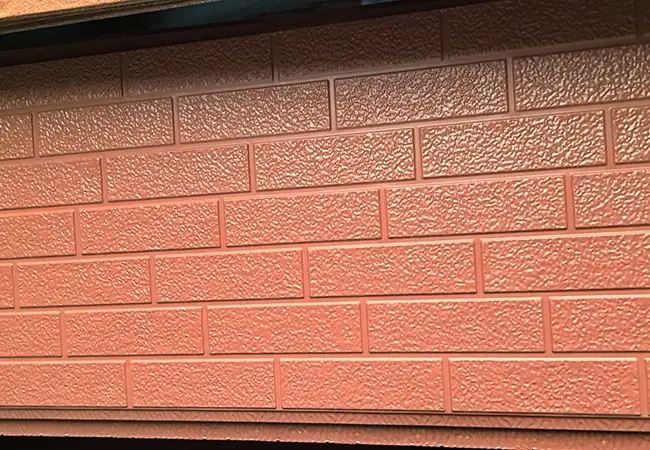

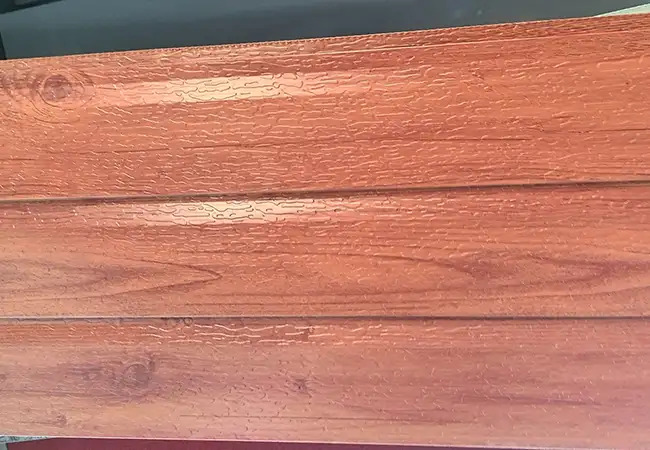

El tablero decorativo de aislamiento térmico es un panel de pared exterior de edificio prefabricado que combina una capa aislante y una capa superficial decorativa en fábrica. El material del núcleo aislante y el panel decorativo se laminan en la línea de producción de la fábrica.

La instalación in situ solo requiere fijación, sin necesidad de construcción en capas como las paredes exteriores tradicionales: primero una capa de aislamiento, luego enlucido y luego pintura o baldosas.

El tablero sale de fábrica con funciones completas de aislamiento y decoración, requiriendo únicamente una instalación en seco en obra.

Guía de referencia del espesor de la capa de aislamiento

Rangos de espesor de capa aislante recomendados para paneles decorativos aislantes térmicos en diferentes zonas climáticas:

Regiones frías severas(Temperatura invernal inferior a -15°C): Espesor del aislamiento EPS/XPS60 – 100 mm, aislamiento de lana de roca50 – 80 mm, centrándose en cumplir con el estándar de ahorro de energía del 75% en los edificios.

Regiones frías(Temperatura de invierno -15°C ~ 0°C): Espesor de EPS40 – 70 mm, espesor de lana de roca30 – 60 mm, tasa integral de ahorro de energía de hasta el 65%.

Regiones calurosas de verano e invierno frías(Cuenca del río Yangtsé): espesor de EPS30 – 50 mm, equilibrando el aislamiento térmico del verano y la retención del calor del invierno, la conductividad térmica del material del núcleo se recomienda ≤ 0,030 W/(m·K).

Regiones cálidas de verano e invierno cálidas(Sur de China): espesor de EPS20 – 30 mmCumple con los requisitos básicos de ahorro de energía, centrándose en el aislamiento reflectante y el rendimiento impermeable a prueba de humedad.

Los anteriores son rangos de referencia recomendados. El espesor específico debe determinarse mediante cálculo térmico de acuerdo con los códigos locales de ahorro de energía. El equipo técnico de Jiesen puede ayudar a proporcionar informes de cálculo.

Ventajas principales

1. Aislamiento y decoración integrados:Un proceso completa las funciones de aislamiento y decoración, ahorrando aproximadamente50% – 60%del tiempo de construcción en el sitio en comparación con los procesos tradicionales de paredes exteriores.

2. Ligero:El peso propio del tablero decorativo con aislamiento térmico es de aproximadamente8 – 15 kg/m², mientras que el muro cortina de piedra es de aproximadamente40 – 60 kg/m²y el sistema de revestimiento de azulejos es de aproximadamente25 – 35 kg/m². El peso ligero significa una carga adicional significativamente reducida en las estructuras portantes del edificio.

3. Resistencia confiable a la intemperie:La prefabricación en fábrica garantiza que la unión entre la capa aislante y la capa decorativa se complete en un entorno controlado. La fuerza de unión entre capas es estable en≥ 0,1MPa, evitando el problema común de separación entre capas aislantes y decorativas en la construcción en obra.

Especificaciones técnicas

Espesor de la capa de aislamiento:20 – 100 mm (seleccionado según los requisitos de ahorro de energía)

Panel decorativo:Placa de aluminio / Placa de acero Aluzinc / Placa de resina inorgánica (espesor 1,0 – 3,0 mm)

Conductividad térmica:0,022 – 0,045 W/(m·K) (varía según el material del núcleo)

Clasificación de fuego:Grado B1 (estándar) / Grado A (tipo lana de roca)

Dimensiones del panel:Estándar 1200 mm × 2400 mm, longitud personalizable hasta 6000 mm

Prueba de resistencia a la intemperie:Prueba de envejecimiento acelerado de 3000 h, tasa de retención de color≥ 85%

Comparación con el sistema de yeso fino

El sistema de aislamiento de paredes exteriores con yeso fino se usa ampliamente en China, pero tiene dos problemas importantes: primero, la calidad de la construcción depende en gran medida de las habilidades de los trabajadores: los mismos materiales producen resultados diferentes en sitios diferentes; En segundo lugar, los altos costos de mantenimiento posteriores: el sistema de enlucido delgado es propenso a agrietarse la capa superficial y a la penetración del agua de lluvia después.5 – 8 añosde uso.

El tablero decorativo de aislamiento térmico adopta tecnología de prefabricación en fábrica y ensamblaje en el sitio, con un estricto control de calidad, y los paneles individuales dañados se pueden reemplazar de forma independiente sin necesidad de retirar ni volver a trabajar en áreas grandes.

Espesor de aislamiento recomendado para diferentes regiones climáticas

Preguntas frecuentes

P1: ¿Se pueden adaptar los paneles decorativos de aislamiento térmico a paredes curvas?

A1: Los paneles estándar son planos y adecuados para paredes planas. Las paredes curvas requieren paneles curvos personalizados o empalmes de paneles planos de tamaño pequeño. Se recomienda comunicarse con el equipo técnico de Jiesen durante la fase de diseño.

P2: ¿Cuál es la vida útil de la placa?

A2: Dependiendo del material del núcleo y la configuración de la superficie, la vida útil de diseño es entre15 – 25 años. La configuración de la superficie de pintura de fluorocarbono tiene la vida útil más larga.
