Tablero integrado de aislamiento suspendido en seco

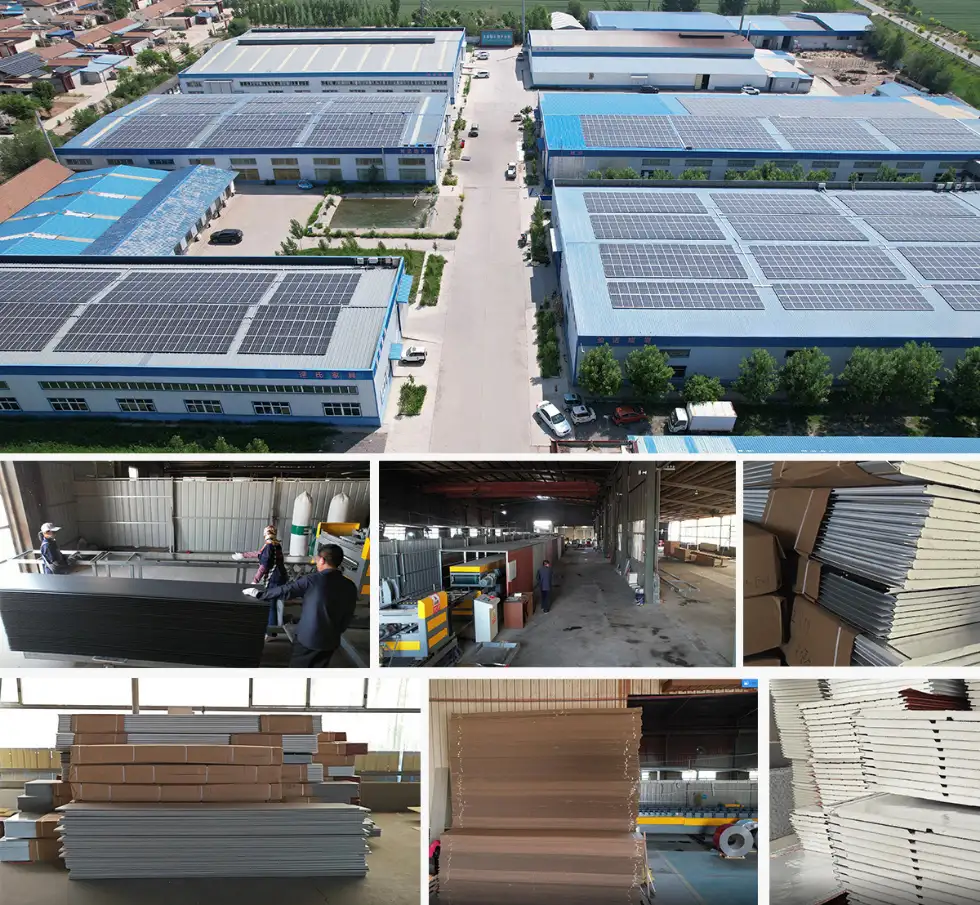

Jason Building Materials ofrece paneles integrados aislantes suspendidos en seco de alta calidad. Disponibles a través de ventas directas de fábrica y mayoristas, brindamos soluciones personalizadas adaptadas a proyectos de construcción específicos.

Ventajas del producto

1. Aislamiento y decoración integrados de paredes exteriores

Los proyectos tradicionales de paredes exteriores a menudo requieren un manejo separado de las capas aislantes, protectoras y decorativas; por el contrario, el tablero integrado de aislamiento suspendido en seco consolida estas funciones múltiples en un solo producto unificado.

2. Adecuado para la construcción rápida de paredes exteriores

Los paneles se procesan y laminan en la fábrica, y la instalación se realiza principalmente mediante métodos de suspensión en seco en el sitio.

Este sistema es particularmente adecuado para construcciones nuevas, edificios prefabricados, modernizaciones de eficiencia energética de estructuras existentes y proyectos con cronogramas de construcción ajustados.

3. Estandarización más sencilla de la estética de las fachadas

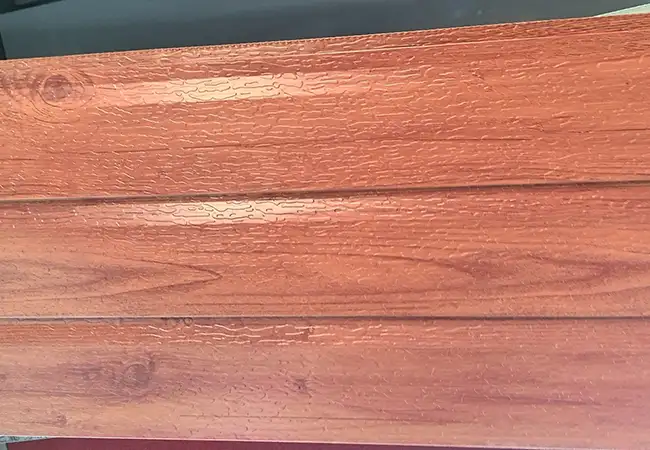

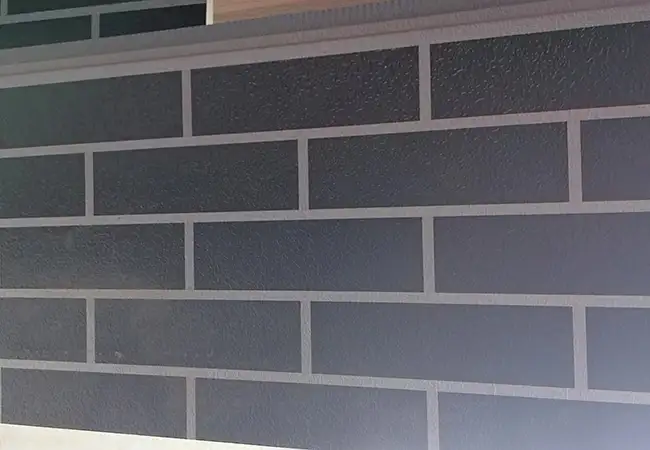

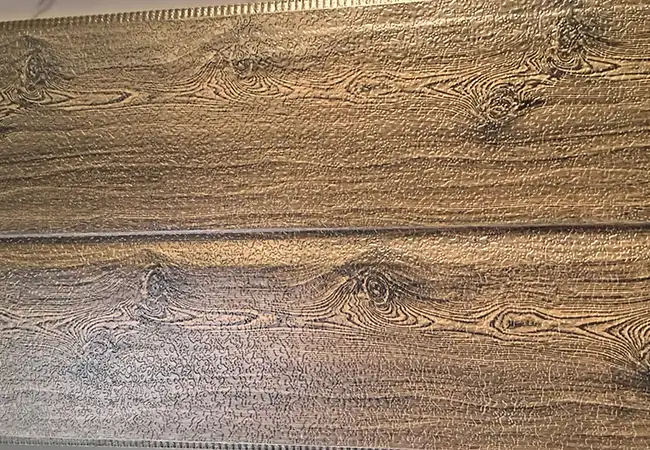

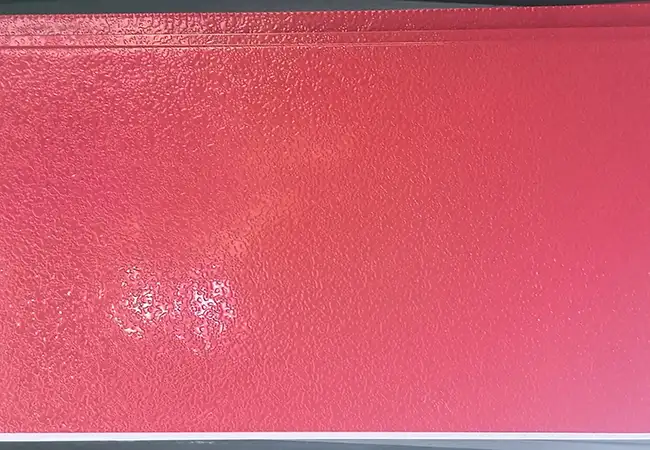

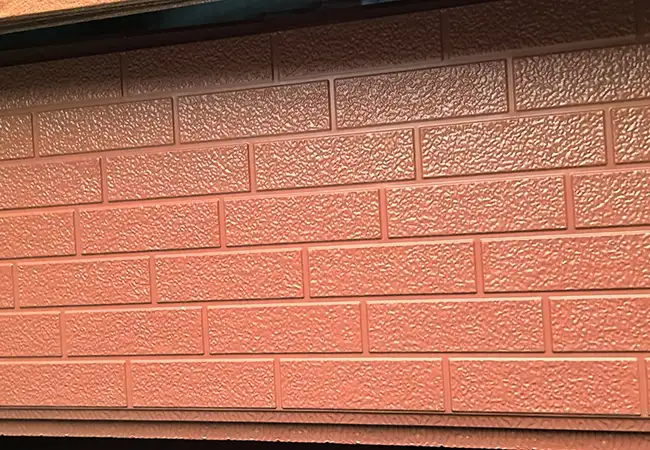

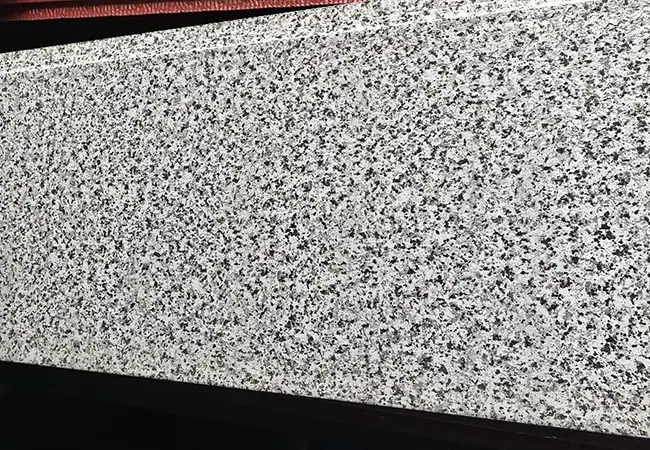

Dado que la capa de superficie decorativa se termina en fábrica, el color, la textura, las dimensiones y los efectos de la superficie se pueden controlar consistentemente durante la producción en masa.

Componente del sistema de suspensión en seco de quilla

El sistema de suspensión en seco consta de los siguientes componentes:

Quilla principal: Tubo cuadrado de acero galvanizado (comúnmente 40×40×2 mm o 50×50×2,5 mm), fijado a la pared con soportes angulares. La verticalidad se ajusta durante la instalación de la quilla.

Conjunto de suspensión: Incluye piezas iniciales, perchas y piezas de ajuste. El material del colgador es aleación de aluminio o acero inoxidable, con no menos de4 perchaspor tablero.

Pernos de anclaje: Pernos de expansión de acero inoxidable. El diámetro del orificio de perforación coincide con las especificaciones del perno, profundidad de empotramiento ≥40mm.

Cavidad de ventilación: Espaciado entre capas de aire formado por el espesor de la quilla, generalmente20 – 40 mm, descargando efectivamente la humedad acumulada de la pared para extender la vida útil de la pared.

Mantenimiento posterior: El sistema de suspensión en seco admite el desmontaje de una sola placa. Se recomienda una inspección regular cada2 años, centrándose en la corrosión de los colgadores y el envejecimiento del sellador. Reemplace rápidamente cuando encuentre problemas.

Definición de tablero integrado de aislamiento suspendido en seco

El tablero integrado de aislamiento suspendido en seco es un panel decorativo de aislamiento térmico instalado utilizando tecnología de suspensión en seco de quilla metálica. La diferencia con el método de pegado-anclaje es que el tablero no se pega directamente a la pared, sino que se fija a la quilla metálica mediante colgadores, dejando una cavidad entre el tablero y la pared. La ventaja de este método de construcción es que la humedad dentro de la pared se puede descargar a través de la cavidad, sin acumularse en la capa de aislamiento y causar degradación del rendimiento. Al mismo tiempo, la trayectoria de carga del sistema de suspensión en seco es clara y definida: la carga de cada tabla se transmite a través de los soportes al marco de la quilla y luego desde la quilla a la estructura principal.

Especificaciones técnicas del sistema de suspensión en seco

Especificación de la quilla:Tubo cuadrado de acero galvanizado 40×40×2mm o 50×50×2,5mm

Espaciado de quillas:Vertical @ 600 mm, espaciado horizontal según la altura del tablero

Material de la percha:Aleación de aluminio (6063-T5) o acero inoxidable (304)

Capacidad de carga de una sola percha: ≥ 1,0kN(factor de seguridad ≥ 3)

Ancho de la cavidad de ventilación:20 – 30 mm (determinado por el espesor de la quilla)

Clasificación sísmica:Con diferentes especificaciones de quilla, puede cumplir6 – 8 gradosfortificación sísmica

Proyectos aplicables

Edificios de gran altura(Altura ≥ 100 m): Alta presión de viento con estrictos requisitos de seguridad; El sistema de anclaje mecánico es más fiable.

Edificios costeros: En entornos con mucha niebla salina, la ventilación de la cavidad reduce la acumulación de humedad y retrasa la corrosión.

Renovación de un edificio antiguo que requiere la conservación de la pared original: Los paneles para colgar no dañan las paredes exteriores originales y no afectan el uso normal.

Formas de construcción complejas: Requiere espacio de ajuste multidireccional de la quilla para compensar el desnivel de la pared

Edificios comerciales de alta gama: Proyectos con altos requisitos de precisión de instalación y efecto de fachada.

Instrucciones de personalización

La personalización del sistema de suspensión en seco incluye principalmente:

Disposición de la quilla:El espaciado de las quillas y las especificaciones se determinan basándose en los cálculos de carga de viento de la fachada del edificio. Los parámetros de la quilla pueden variar según los diferentes pisos y alturas.

Tipo de percha:Tres opciones de colgadores disponibles:Perchas ajustablesadecuado para edificios existentes con planitud general,Perchas fijasadecuado para edificios nuevos con paredes planas,Perchas aislantes integradasAdecuado para paneles aislantes prefabricados.

Espesor de la capa de aislamiento:El ancho de la cavidad se puede ajustar entre20 – 40 mmsegún los requisitos de diseño del aislamiento.

Todos los conectores metálicos se tratan con galvanizado en caliente o protección contra la oxidación Dacromet antes de la entrega.

Soporte de servicio posventa

Jason Building Materials ofrece el siguiente soporte posventa:

- Una visita de seguimiento gratuita dentro de6 mesesdespués de la finalización, aceptación para inspeccionar los conectores de la quilla y el estado del sellador

- La cobertura de la garantía incluye: propiedades físicas del tablero (12 meses), suspensión metálica y resistencia a la corrosión de la quilla (24 meses), retención de elasticidad del sellador (12 meses)

- Para necesidades de mantenimiento más allá de la garantía, aún podemos proporcionar suministro de accesorios y orientación técnica, cobrando únicamente los costos de material.

- Para proyectos de gran altura que superen100m, el período de garantía puede extenderse a24 mesesa través de la negociación

Definición

¿Por qué no se permiten sistemas de aislamiento de paredes exteriores de unión pura en edificios de gran altura? Debido a que la presión del viento por encima del décimo piso es3 – 5 vecesque a nivel del suelo, y puede haber riesgos de caída después del envejecimiento del adhesivo. ¿Existe alguna solución que utilice una fijación completamente mecánica? El sistema de suspensión en seco de la quilla es una solución de anclaje totalmente mecánica que no depende de adhesivos: cada tabla se fija a la quilla metálica con4 – 6 perchas de acero inoxidable, cada percha soporta carga de forma independiente con capacidad individual ≥1,0kN.

Comparación de tres métodos de instalación

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el panel aislante integrado colgado en seco y el panel aislante adherido?

A1: La principal diferencia es el método de instalación. Los tableros suspendidos en seco se fijan a la pared mediante un sistema de quilla metálica con colgadores mecánicos, dejando una cavidad de ventilación entre el tablero y la pared. Los tableros encolados se adhieren directamente a la superficie de la pared. El método suspendido en seco es más confiable para edificios de gran altura y permite el reemplazo de una sola placa.

P2: ¿Para qué sirve la cavidad de ventilación?

R2: La cavidad de ventilación permite que se descargue la humedad dentro de la pared, evitando la acumulación en la capa de aislamiento que causaría una degradación del rendimiento. También ayuda a mantener la pared seca y previene el moho y las eflorescencias.

P3: ¿Se pueden utilizar paneles integrados de aislamiento suspendidos en seco en edificios de más de 100 m?

R3: Sí. El sistema suspendido en seco es adecuado para edificios de altura ilimitada. Con un diseño de presión del viento y especificaciones de quilla adecuados, se puede utilizar en edificios de gran altura. La garantía se puede ampliar a 24 meses para proyectos de más de 100 m.
